モーションパック　省エネ小型油圧ユニット

■モーションパック形式説明

　モーションパックシリーズ
　　　L：Lシリーズ　　　A：Aシリーズ　　　V：Vシリーズ　　　P：Pシリーズ

　電動機出力
　　　04：0.4kw　　　05：0.55kw　　　07：0.7kw(0.75KW)　　　　11：1.13KW
　　　15：1.5kw　　　22：2.2kw　　　 37：3.7kw

　電動機仕様
　　　X：全閉自冷屋外形　　Y：全閉自冷屋内形　　Z：全閉外扇屋外形(Aシリーズは屋内仕様)

　ポンプサイズ
　　　P1～P8（モーションパック能力表より選定して下さい)

　油圧回路表示
　　　回路図参照の上選定して下さい。

　油圧シリンダ　※支持形式

　油圧シリンダ内径
　　　φ32～φ125

　油圧シリンダロッド形式
　　　A：Aロッド
　　　B：Bロッド
　　　C：Cロッド

　油圧シリンダストローク(mm)

油圧シリンダクッション
　　　N：無し
　　　B：両側クッション
　　　R：ロッド側クッション
　　　H：ヘッド側クッション

油圧シリンダ先端金具
　　　N：無し
　　　T：1山先端金具
　　　Y：2山先端金具

防塵カバー
　　　N：無し
　　　J：有り(ナイロンターポリン)

電圧
　　　1：AC100V
　　　2：AC200V
　　　3：DC 12V
　　　4：DC 24V

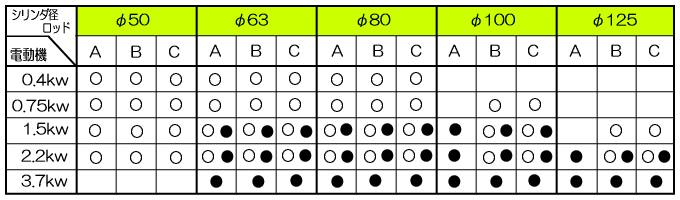

注意
　　１．〇印はMPLシリーズ　●印はMPAシリーズを示します。
　　２．MPLシリーズは全閉外扇屋外、全閉自冷屋外仕様
　　　　MPAシリーズは全閉外扇屋内仕様になります。
　　３．φ32、φ40は、その都度対応させていただきます。

■ご検討される方へ
　　お気軽にお問合せ下さい。
　　使用用途、必要推力等ご相談の上、最適モーションパックをご紹介致します。
